Физическая защита заправочной инфраструктуры

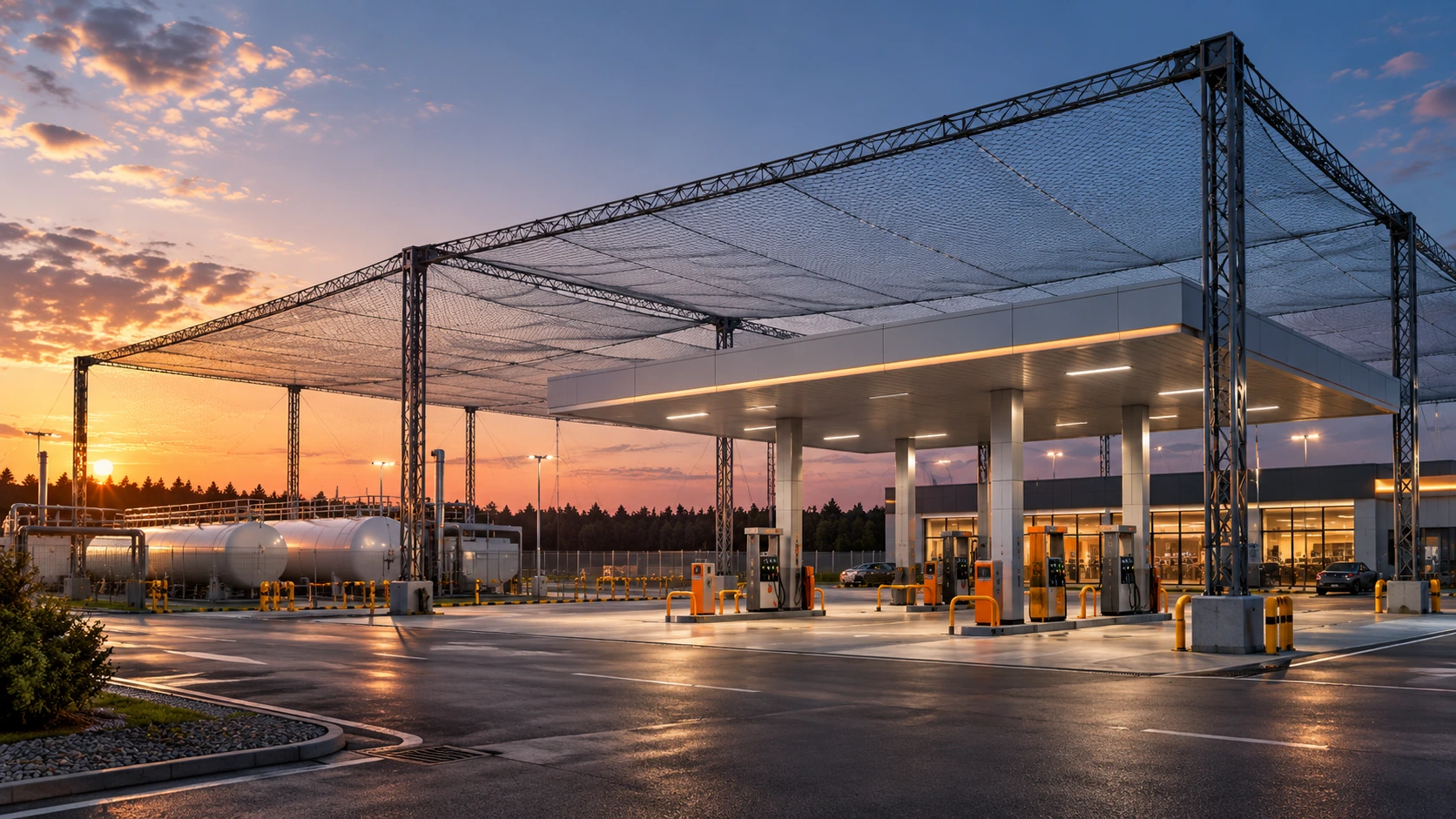

Антидроновая защита АЗС от БПЛА
Проектируем физические системы защиты для АЗС и заправочных комплексов с учётом навеса, топливораздаточных зон, операторной, въездов, выездов и движения транспорта. Решение может сочетать верхние сетчатые контуры, самостоятельные металлоконструкции и локальные экраны.
ПодходПо зонам АЗСнавес, операторная, проезды, оборудование
СистемаСетки + конструкциипод фактическую компоновку
Производство1400 м²цех в Самаре по данным компании
МонтажПо участкамс учётом транспортной схемы
01 / Специфика объекта
АЗС — компактный объект с высокой плотностью функциональных зон
На небольшой территории одновременно находятся транспортные потоки, навес, топливораздаточная зона, операторная и инженерные участки. Поэтому защитный контур должен быть компактным, но при этом не мешать движению и обслуживанию.
Система может быть разделена на несколько частей: верхняя защита над навесом или рабочей зоной, боковые экраны по выбранным направлениям, локальные рамные конструкции и отдельная защита здания операторной.
02 / Зоны защиты
Какие участки АЗС могут входить в защитный контур
Топливораздаточная зона
Локальная защита оборудования и пространства под навесом.
Операторная
Защита кровли, фасадов и прилегающих участков здания.
Въезд и выезд
Решения с сохранением необходимого транспортного габарита.
Боковые направления
Сетчатые или рамные экраны по отдельным сторонам объекта.
Локальное оборудование
Компактные экраны и конструкции для отдельных участков.
03 / Транспортный габарит
Защитная система должна сохранять свободный въезд, выезд и движение по территории
Положение опор, высота верхнего контура и боковые секции привязываются к фактической транспортной схеме. Это особенно важно для объектов с несколькими полосами движения и разными типами транспорта.
Проектирование защиты01Высота транспортазадаёт минимальную отметку верхнего контура
02Ширина проездоввлияет на расположение стоек и рам
03Маневрированиеучитывается в свободных зонах вокруг опор
04Въезд / выездне должны перекрываться защитной конструкцией
05Монтаж по участкампозволяет разделить работы по функциональным зонам
04 / Состав системы
Из чего состоит антидроновая защита АЗС
Конкретная система зависит от геометрии объекта. Она может включать стойки, рамные конструкции, силовые тросы, сетчатое полотно, натяжные устройства, базы, крепёж и локальные защитные экраны.
Комплектующие и узлы →01Стойки / опоры
02Рамы
03Связи
04Силовые тросы
05Сетчатое полотно
06Натяжители
07Опорные узлы
08Локальные экраны
05 / Проектные факторы
Что влияет на конструктивную схему защиты АЗС
01
Размер и высота навеса
Определяют возможную схему верхнего защитного контура.
02
Количество полос движения
Влияет на расположение опор и поперечных пролётов.
03
Положение операторной
Формирует отдельный участок кровельной и фасадной защиты.
04
Расположение оборудования
Учитывается при проектировании локальных экранов и рам.
05
Существующие конструкции
Возможность их использования оценивается отдельно.
06
Условия монтажа
Доступ техники и поэтапность работ закладываются в проект.
06 / Варианты решения
Для разных частей АЗС применяются разные типы защиты
07 / Производство
Рамы, стойки и узлы для защиты АЗС изготавливаются на базе «Металл ПМ»
1400 м²площадь производственного цеха в Самаре по данным компании
Для АЗС особенно важна точная геометрия компактных конструкций и монтажных узлов. На производственной базе изготавливаются стойки, рамы, базы, фланцы, кронштейны и специальные детали по рабочей документации с последующей комплектацией по участкам.
08 / Полный цикл
От схемы АЗС до готовой защитной системы
01
Исходные данные
План, размеры, фотографии и техническое задание.
02
Разбивка зон
Определяем навес, операторную, проезды и локальные участки.
03
Проектирование
Формируем опоры, рамы, сетку и монтажные узлы.
04
Производство
Изготавливаем металлоконструкции и специальные детали.
05
Комплектация
Формируем сетку, крепления и элементы по участкам.
06
Монтаж
Устанавливаем систему и проверяем итоговую геометрию.
09 / Работающая АЗС
Защитная конструкция должна учитывать постоянное движение транспорта
В отличие от большинства стационарных промышленных объектов, на АЗС транспортная схема является постоянным эксплуатационным фактором. Поэтому расположение опор и защитных секций должно быть согласовано с движением по территории.
01Полосы движения
Рабочие коридоры учитываются при размещении стоек и рам.
02Въезд и выезд
Необходимый габарит сохраняется в конструктивной схеме.
03Доступ к оборудованию
Локальная защита не должна блокировать обслуживаемые участки.
04Этапность монтажа
Работы могут делиться по зонам объекта, если это предусмотрено проектом.
10 / Монтаж
Монтаж АЗС планируется по функциональным зонам
Опоры, рамные конструкции, тросы и сетчатые элементы распределяются по конкретным участкам заранее. Это помогает сохранить понятную последовательность работ вокруг навеса, операторной и проездов.
Монтаж антидроновой защиты11 / Контроль
Что проверяется в готовой системе защиты АЗС
Контроль охватывает положение металлоконструкций, защитные секции и сохранение рабочих габаритов объекта.
- 01Положение стоек и рам
- 02Высотные отметки над проездами
- 03Геометрия верхнего контура
- 04Состояние монтажных соединений
- 05Крепление сетки и локальных экранов
- 06Сохранение транспортных и сервисных зон
12 / Формат проекта
АЗС можно защищать комплексно или по отдельным функциональным зонам
01
Навес
Верхний сетчатый или рамный защитный контур над рабочей зоной.
02
Операторная
Отдельная защита кровли, фасадов и примыкающего участка.
03
Боковой экран
Локальная защита одного направления без полного пространственного контура.
04
АЗС целиком
Несколько защитных участков увязываются в единую концепцию.
13 / Стоимость
Цена защиты АЗС зависит от размеров навеса, транспортной схемы и количества зон
На стоимость влияют размеры защищаемого контура, количество опор и рам, площадь сетки, объём металлоконструкций, локальные экраны, специальные узлы и условия монтажа.
01Размер навеса
02Количество полос
03Количество опор
04Площадь сетки
05Металлоконструкции
06Условия монтажа
Расчёт защиты АЗС
Передайте план, фотографии и размеры заправочного комплекса
Для первичной проработки желательно понимать размеры навеса, положение операторной, схему въездов и выездов, а также известные ограничения по монтажу.
- план или схема АЗС;
- размеры и высота навеса;
- въезды, выезды и полосы движения;
- фотографии и монтажные ограничения.
14 / FAQ
Частые вопросы о защите АЗС от БПЛА
Точная схема определяется после анализа планировки объекта и транспортных потоков.
Все вопросы →Можно ли защитить только навес АЗС?
Да. Для навеса может быть разработан самостоятельный верхний сетчатый или рамный защитный контур, если такой формат соответствует задаче.
Как учитывать движение автомобилей?
Транспортный габарит, въезды, выезды и рабочие полосы учитываются при выборе высоты контура и расположения опор.
Можно ли отдельно защитить операторную?
Да. Для здания может применяться отдельная кровельная, фасадная или локальная защитная система.
Можно ли поставить боковой экран?
Да. Если требуется закрыть конкретное направление, может применяться самостоятельный рамный или сетчатый экран.
Что нужно для предварительного расчёта?
План АЗС, размеры навеса, фотографии, схема движения транспорта и известные ограничения по доступу и монтажу.
Можно заказать полный цикл?
Да. В состав работ могут входить проектирование, производство металлоконструкций, комплектация защитной системы и монтаж.
Защита заправочного комплекса
Подготовим защитную систему под планировку АЗС и транспортную схему
Пришлите план, фотографии или техническое задание. Определим возможный состав сеток, металлоконструкций и локальных экранов для дальнейшего проектирования и расчёта.
