Физическая защита нефтеперерабатывающих объектов

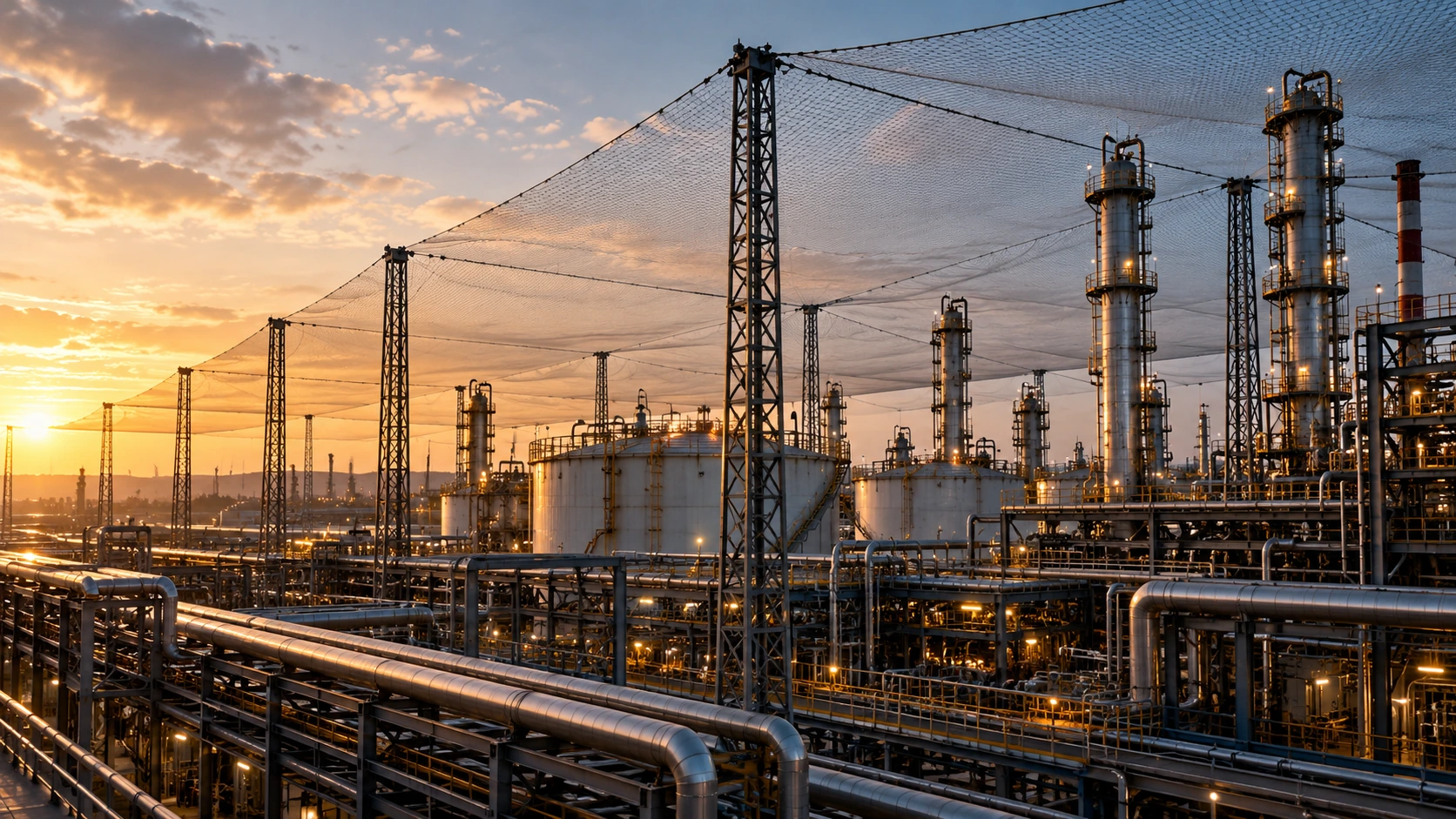

Антидроновая защита НПЗ от БПЛА
Разрабатываем физические системы защиты для отдельных зон НПЗ: сетчатые контуры, несущие металлоконструкции, тросовые системы и локальные экраны. Решение формируется по геометрии площадки, размещению технологического оборудования и условиям эксплуатации объекта.
ПодходПо зонам НПЗединая система или отдельные контуры
РешениеПроектноепривязка к реальной площадке
Производство1400 м²цех в Самаре по данным компании
РеализацияПроизводство + монтажсвязанные этапы одного решения
01 / Специфика объекта
Защита НПЗ требует разбивки площадки на отдельные инженерные зоны
Нефтеперерабатывающий объект обычно сочетает открытые технологические установки, резервуарные зоны, здания, эстакады, энергетическую инфраструктуру и транспортные коридоры. Универсальный защитный контур для всей территории не всегда рационален.
Поэтому проект начинается с определения защищаемых участков и их взаимного расположения. Для каждой зоны выбирается собственная конструктивная схема: верхняя сетка, пространственный контур, самостоятельные опоры, рамные конструкции или локальные экраны.
02 / Зоны защиты
Какие участки НПЗ могут входить в физический защитный контур
Резервуарные парки
Отдельные резервуары или группы с самостоятельной пространственной схемой.
Энергетические участки
Подстанции, трансформаторы и связанные технические зоны предприятия.
Производственные здания
Кровли, фасады, внутренние дворы и прилегающие участки.
Эстакады и коммуникации
Участки, где защитный контур должен учитывать существующую инфраструктуру.
Локальные критичные зоны
Отдельное оборудование или направления, которые защищаются самостоятельным решением.
03 / Геометрия НПЗ
Сложная площадка требует нескольких типов конструктивных решений
На одной территории могут сочетаться высокие сооружения, открытые установки, длинные эстакады и низкие здания. Поэтому опоры, пролёты и защитные элементы проектируются по участкам, но увязываются в общую логику объекта.
Проектирование защиты01Высотные перепадыразные отметки оборудования и сооружений
02Нестандартные пролётырасстояния между возможными точками опирания
03Плотная инфраструктуратрубопроводы, площадки и технологические элементы
04Открытые зоныучастки, где требуется самостоятельная опорная система
05Разделение на очередивозможность проектировать и реализовывать зоны последовательно
04 / Состав системы
Из чего может состоять физическая антидроновая защита НПЗ
Конкретная комплектация зависит от выбранной зоны. В систему могут входить самостоятельные опоры, рамы и фермы, тросовый контур, сетчатое полотно, натяжные устройства, опорные узлы и локальные экраны.
Комплектующие и узлы →01Стойки / мачты
02Рамы / фермы
03Связи
04Силовые тросы
05Сетчатое полотно
06Натяжные узлы
07Опорные детали
08Локальные экраны
05 / Проектные факторы
Что влияет на решение для нефтеперерабатывающего объекта
01
Границы защищаемой зоны
Нужно определить, какие установки и участки входят в конкретный контур.
02
Размещение оборудования
Высота, плотность и взаимное положение технологических элементов.
03
Существующие конструкции
Возможность или невозможность использовать их как точки привязки.
04
Проезды и транспорт
Рабочие коридоры должны учитываться при расположении опор.
05
Доступ к оборудованию
Сервисные и ремонтные зоны не должны теряться после монтажа системы.
06
Монтажные условия
Доступ подъёмной техники, складирование и очередность работ.
06 / Варианты защиты
Разные зоны НПЗ — разные типы защитного контура
Сетчатый контурДля открытых технологических зонопоры, тросы и сетка по проектной геометрии
МеталлоконструкцииДля самостоятельной несущей системыстойки, рамы, фермы и связи
Локальные экраныДля отдельных направлений и оборудованиярамные секции и специальные крепления
Металлические системыДля жёстких и тросовых решенийсетчатое полотно и силовой контур
07 / Производство
Металлоконструкции и узлы для защиты НПЗ изготавливаются на базе «Металл ПМ»
1400 м²площадь производственного цеха в Самаре по данным компании
Для НПЗ особенно важна привязка изделий к конкретным монтажным участкам. На производственной базе изготавливаются стойки, рамы, связи, опорные базы, кронштейны и специальные узлы по рабочей документации с последующей комплектацией перед отгрузкой.
08 / Полный цикл
От исходных данных НПЗ до готовой физической защиты
01
Получение ТЗ
Определяем объект, зоны и исходную задачу.
02
Сбор данных
Изучаем генплан, схемы, размеры и фотографии.
03
Разбивка зон
Формируем отдельные защитные контуры.
04
Проектирование
Разрабатываем опоры, пролёты, тросы и узлы.
05
Производство
Изготавливаем конструкции и комплектуем систему.
06
Монтаж
Реализуем решение по участкам и проверяем результат.
09 / Эксплуатация
Защитный контур должен учитывать работу действующей площадки
При проектировании необходимо заранее учитывать проезды, доступ к технологическим узлам, ремонтные операции и возможную необходимость поэтапного выполнения работ.
01Транспортные коридоры
Положение опор увязывается с необходимыми проездами.
02Сервисные зоны
Сохраняется доступ к оборудованию, которое требуется обслуживать.
03Монтажные площадки
Учитываются рабочие зоны подъёмной техники и сборки.
04Очередность
При необходимости работы делятся на независимые этапы.
10 / Монтаж на НПЗ
Монтажная последовательность закладывается на стадии проектирования
Крупные конструкции, тросовые участки и сетчатые секции должны быть распределены по монтажным зонам заранее. Это позволяет увязать поставку, подъём элементов и последовательность сборки с условиями конкретной площадки.
Монтаж антидроновой защиты11 / Контроль
Что проверяется при реализации защитной системы
Контроль нужен на каждом участке, чтобы фактическая система соответствовала принятой конструктивной схеме и была полностью скомплектована.
- 01Соответствие конструкций рабочей документации
- 02Геометрия опор, рам и связей
- 03Состояние монтажных соединений
- 04Положение и натяжение тросовой системы
- 05Крепление сеток и локальных экранов
- 06Комплектность по защищаемым зонам
12 / Формат реализации
Защита НПЗ может строиться как единый проект или по отдельным зонам
01
Комплексный проект
Несколько зон предприятия увязываются в одну общую концепцию физической защиты.
02
Отдельная установка
Защита конкретной технологической площадки самостоятельным контуром.
03
Резервуарная зона
Самостоятельное решение для группы резервуаров и прилегающего пространства.
04
Локальное оборудование
Экраны, решётки или небольшой сетчатый контур вокруг отдельного участка.
13 / Стоимость
Цена защиты НПЗ определяется после разбивки объекта на зоны
На стоимость влияют площадь и высота защитных контуров, количество опор и пролётов, металлоёмкость конструкций, длина тросов, площадь сетки, количество специальных узлов, логистика и условия монтажа.
01Количество зон
02Площадь контуров
03Металлоёмкость
04Длина тросов
05Специальные узлы
06Условия монтажа
Расчёт защиты НПЗ
Передайте генплан, схему зоны или техническое задание
Для первичной проработки желательно понимать, какие участки требуется защитить, их размеры, высоты, расположение оборудования и известные ограничения по монтажу.
- генплан или схема площадки;
- перечень защищаемых зон;
- размеры, высоты и фотографии;
- эксплуатационные и монтажные ограничения.
14 / FAQ
Частые вопросы о защите НПЗ от БПЛА
Точная схема определяется после изучения конкретной технологической площадки и исходных данных.
Все вопросы →Нужно ли закрывать одной системой весь НПЗ?
Не обязательно. Для сложной площадки часто рассматриваются отдельные защищаемые зоны с самостоятельными конструктивными решениями.
Можно ли отдельно защитить резервуарный парк?
Да. Для резервуарной зоны может проектироваться отдельный пространственный сетчатый или комбинированный контур.
Можно ли использовать существующие конструкции НПЗ?
Возможность такой привязки определяется после инженерной оценки конкретных конструкций и точек крепления.
Как учитывать доступ к технологическому оборудованию?
Сервисные и ремонтные зоны закладываются в конструктивную схему до производства и монтажа.
Что нужно для предварительного расчёта?
Генплан или схема, перечень защищаемых зон, размеры и высоты, фотографии, а также известные эксплуатационные ограничения.
Можно заказать полный цикл?
Да. В состав работ могут входить проектирование, производство металлоконструкций, комплектация защитной системы и монтаж.
Защита конкретной зоны НПЗ
Подготовим конструктивную схему и расчёт под вашу площадку
Пришлите генплан, ТЗ, фотографии или параметры защищаемых зон. Определим возможный состав сеток, металлоконструкций и узлов для дальнейшего проектирования.
