Верхний сетчатый контур
Сетка перекрывает зону сверху между самостоятельными опорами или рамами.

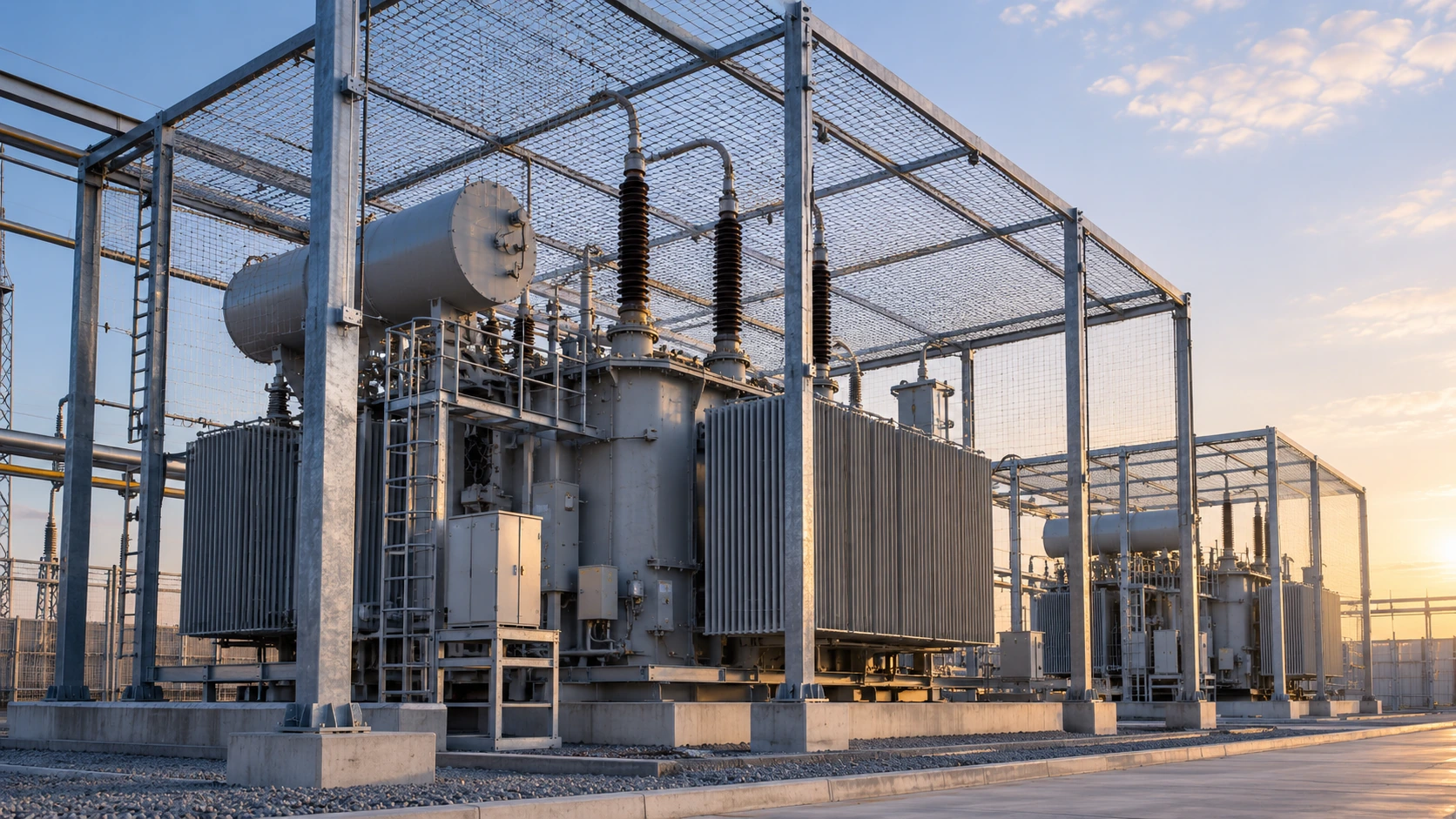

Проектируем сетчатые, рамные и комбинированные системы для защиты отдельных трансформаторов и трансформаторных зон. Решение привязывается к габаритам оборудования, сервисным проходам, существующим ограждениям, подъезду техники и условиям монтажа.
В отличие от комплексной защиты подстанции, здесь задача может быть сосредоточена вокруг одного трансформатора или компактной группы оборудования. Это позволяет точнее выбирать геометрию рам, высоту сетки, положение опор и формат локальных экранов.
При этом необходимо сохранить зоны обслуживания, проходы, доступ техники и возможность последующих работ. Поэтому защитная конструкция должна быть привязана к реальной компоновке оборудования, а не только к его внешним габаритам.
Сетка перекрывает зону сверху между самостоятельными опорами или рамами.
Используются для закрытия отдельных направлений вокруг оборудования.
Жёсткая локальная конструкция для компактной зоны.
Верхняя сетка сочетается с боковыми рамными или сетчатыми элементами.
Общий контур для нескольких близко расположенных единиц оборудования.
Нетиповое решение при сложной привязке к существующей инфраструктуре.
Расстояние от оборудования до опор, высота рам и расположение сетчатых секций выбираются так, чтобы проект не конфликтовал с проходами и доступом к обслуживаемым участкам.
Проектирование защитыВ зависимости от выбранной схемы система может включать стойки, рамные конструкции, связи, силовые тросы, сетчатое полотно, натяжители, опорные узлы и локальные экраны.
Комплектующие и узлы →Определяют границы защитной зоны и минимальные пролёты.
Влияет на положение верхнего сетчатого или рамного контура.
Могут влиять на геометрию новой защитной системы.
Учитываются при расположении опор и секций.
Важен для обслуживания и возможной замены оборудования.
Определяют секционирование, укрупнение и порядок сборки.
Локальная защита требует точной геометрии и хорошо проработанных узлов. На производственной базе изготавливаются стойки, рамные секции, базы, фланцы, кронштейны и соединительные детали по рабочей документации.




Размеры, фотографии, схема и условия доступа.
Фиксируем границы и сервисные проходы.
Разрабатываем рамы, опоры, сетку и узлы.
Изготавливаем металлоконструкции и специальные детали.
Подготавливаем сетку, крепления и монтажные элементы.
Устанавливаем систему и проверяем итоговую геометрию.
При проектировании учитываются проходы, доступ к обслуживаемым сторонам и транспортные маршруты. Это влияет на размер защитной зоны, положение опор и секционирование конструкции.
Нужные стороны оборудования остаются доступными в рамках проектной схемы.
Опоры и секции не должны перекрывать предусмотренные маршруты.
Учитывается при выборе положения и разъёмности отдельных элементов.
Упрощают монтаж и локальное обслуживание защитной конструкции.
Сначала устанавливаются опоры или рамная основа, затем крепятся тросовые и сетчатые элементы либо жёсткие защитные секции. Последовательность зависит от выбранной конструктивной схемы и доступа к оборудованию.
Монтаж антидроновой защитыДля локальной конструкции особенно важна точность положения относительно оборудования и сохранение проектных проходов.
Компактная защитная система под конкретные габариты оборудования.
Общий контур для нескольких близко расположенных единиц.
Отдельный участок в составе более крупной энергетической площадки.
Защита одного направления без построения полного пространственного контура.
На стоимость влияют размеры защищаемой зоны, высота контура, количество опор и рам, площадь сетки или экранов, объём металлоконструкций, количество специальных узлов и условия монтажа.
Для первичной проработки желательно понимать габариты оборудования, доступные зоны вокруг него и ограничения по обслуживанию.
Точная конструкция определяется после анализа габаритов оборудования, сервисных зон и условий монтажа.
Все вопросы →Да. Для одного объекта может быть разработана самостоятельная локальная система с собственными опорами, рамами или экранами.
Здесь проект фокусируется на компактной зоне вокруг конкретного оборудования. Для всей подстанции учитывается совокупность нескольких функциональных участков.
Да, если требуемые проходы и обслуживаемые стороны заложены в проект до изготовления конструкции.
Возможность зависит от его конструкции и состояния. Такая привязка требует отдельной инженерной оценки.
Габариты оборудования, фотографии или схема, сведения о проходах, подъезде техники и известных монтажных ограничениях.
Да. Полный цикл позволяет увязать конструкцию, комплектующие и фактическую последовательность монтажа.
Пришлите фотографии, размеры или схему. Определим возможную конструктивную схему, положение опор и состав защитных элементов для дальнейшего проектирования и расчёта.
